什么是真空开关管的老电流炼工艺?可能很多用过该元件的朋友未必知道,想要更好的使用好该元件,对该元件的一些知识必须掌握,今天我们给大家讲讲该元件的老电流炼工艺问题。 简单来说,真空开关...

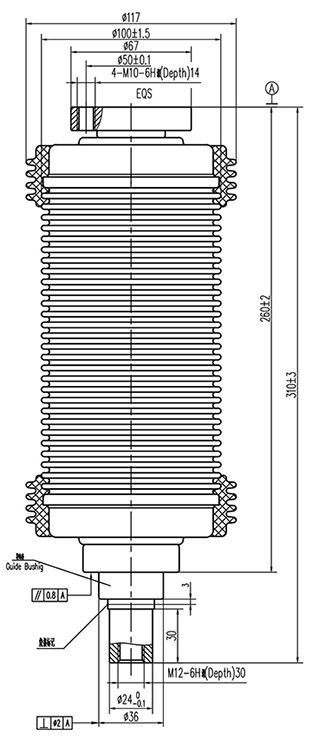

型号:VITD24/1250-25
类型:户内断路器用真空开关管
品牌:大禹汉光(Dayu Hanguang)
产地:湖北孝感
厂家:澳门最快最精准的资料
价格:面议/电询
主要技术参数 | ||
电压参数 | ||
额定电压(Ur) | kV | 24 |
额定短时(1min)工频耐受电压(Ud) | kV | 65 |
额定雷电冲击耐受电压(峰值)(Up) | kV | 125 |
额定频率(fr) | Hz | 50 |
电流参数 | ||
额定电流(lr) | A | 630/1250 |
额定触头压力下限时的回路电阻 | μΩ | ≤20 |
额定短路开断电流(lsc) | kA | 25 |
额定短路开断电流开断次数 | Times | 30 |
额定短时耐受电流(lk) | kA | 25 |
额定短路持续时间(tk) | s | 4 |
额定峰值耐受电流(Ip) | kA | 63 |
额定短路关合电流(lIMc) | kA | 63 |
额定电缆充电开断电流(Ic) | A | 25 |
额定单个电容器组开断电流(lsb) | A | 400 |
额定背对背电容器组开断电流(lbb) | A | 400 |
机械参数 | ||
运动部分质量 | kg | ≤1.6 |
触头自闭力 | N | 150±50 |
额定开距下的触头反力 | N | 190±60 |
对开关机械特性需求 | ||
触头开距 | mm | 12±1 |
平均分闸速度(触头闭合位置~75%开距) | m/s | 1.5±0.25 |
平均合闸速度(30%开距~触头闭合位置) | m/s | 0.8±0.15 |
额定触头压力 | N | 3150±200 |
触头初压力 | 1600±100 | |
触头合闸弹跳时间 | ms | ≤2 |
触头合闸和分闸不同期 | ms | ≤1 |
分闸触头反弹幅值 | mm | ≤3 |
寿命 | ||
储存期 | years | 20 |
机械寿命 | Times | 10000 |
触头允许磨损厚度 | mm | 3 |
