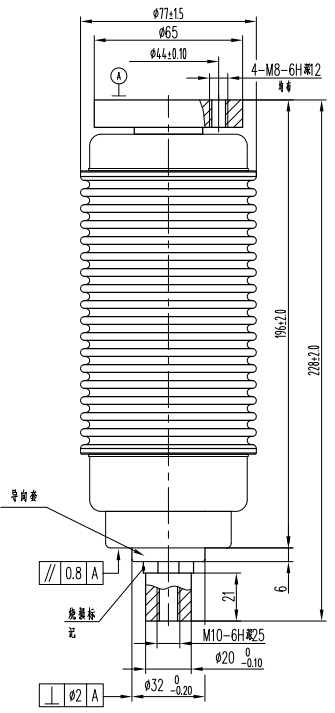

型号：VITD12/630-20
类型：户外断路器用真空开关管
品牌：大禹汉光(Dayu Hanguang)
产地：湖北孝感
厂家：澳门最快最精准的资料
价格：面议/电询
| 主要技术参数 | ||
| 电压参数 | ||
| 额定电压(Ur) | kV | 12 |
| 额定短时(1min)工频耐受电压(Ud) | kV | 48 |
| 额定雷电冲击耐受电压(峰值)(Up) | kV | 85 |
| 额定频率(fr) | Hz | 50 |
| 电流参数 | ||
| 额定电流(lr) | A | 630 |
| 额定触头压力下限时的回路电阻 | μΩ | ≤30 |
| 额定短路开断电流(lsc) | kA | 20 |
| 额定短路开断电流开断次数 | Times | 30 |
| 额定短时耐受电流(lk) | kA | 20 |
| 额定短路持续时间(tk) | s | 4 |
| 额定峰值耐受电流(Ip) | kA | 50 |
| 额定短路关合电流(lIMc) | kA | 50 |
| 额定电缆充电开断电流(Ic) | A | 25 |
| 额定单个电容器组开断电流(lsb) | A | 400 |
| 额定背对背电容器组开断电流(lbb) | A | 400 |
| 机械参数 | ||
| 运动部分质量 | kg | ≤0.7 |
| 触头自闭力 | N | 70±40 |
| 额定开距下的触头反力 | N | 120±50 |
| 对开关机械特性需求 | ||
| 触头开距 | mm | 9±1 |
| 平均分闸速度(触头闭合位置~75%开距) | m/s | 1.2±0.2 |
| 平均合闸速度(30%开距~触头闭合位置) | m/s | 0.6±0.2 |
| 额定触头压力 | N | 1600±160 |
| 触头初压力 | 1180±80 | |
| 触头合闸弹跳时间 | ms | ≤2 |
| 触头合闸和分闸不同期 | ms | ≤1 |
| 分闸触头反弹幅值 | mm | ≤2 |
| 寿命 | ||
| 储存期 | years | 20 |
| 机械寿命 | Times | 10000 |
| 触头允许磨损厚度 | mm | 3 |
在户外真空断路器中会使用到 真空开关管 ，不过只有在某一范围之内的真空度才具备很好的灭弧和绝缘的效果，因此如果开关管在生产的时候，结构不同、封接不同、壳体材料不同、加工方法不同等都是会影响...
户外断路器用真空开关管采用优良的真空绝缘介质用于1.14kV-40.5kV的户外断路器。 功能： 本类型真空开关管可迅速切断中高压电路电源，并迅速熄弧且抑制电流，避免事故和...
为了保证 真空开关管 有良好的绝缘性能，要求绝缘外壳能够保证开关管动静端导电部件之间有足够的电气间隙和爬电距离。由于开关管内是真空介质，而绝缘外壳材料(主要有DM-308玻璃和A-95氧化...
