固封极柱主要是由以下五个结构部分组成，小编今天为大家详细讲解一下其中各个结构部分的具体原理：
1、外壳
固封极柱的整个外壳通常由绝缘材料和金属组成。对外壳的要求首先是气密封要好；其次是要有一定的机械强度；再是有良好的绝缘性能。
2、波纹管
波纹管既要保证灭弧室完全密封，又要在灭弧室外部操动时使触头作分合运动，允许伸缩量决定了灭弧室所能获得的触头最大开距。
3、屏蔽罩
触头周围的屏蔽罩主要是用来吸附燃弧时触头上蒸发的金属蒸气，防止绝缘外壳因金属蒸气的污染而引起绝缘强度降低和绝缘破坏，同时，也有利于熄弧后弧隙介质强度的迅速恢复。在波纹管外面用屏蔽罩，可使波纹管免遭金属蒸气的烧损。
4、导电系统
定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成了固封极柱的导电系统。其中定导电杆、定跑弧面、定触头合称定电极，动触头、动跑弧面、动导电杆合称动电极，由真空灭弧室组装成的真空断路器合闸时，操动机构通过动导电杆的运动，使两触头闭合，完成了电路的接通。
5、触头
触头结构对固封极柱的开断能力有很大影响。采用不同结构触头产生的灭弧效果有所不同的，早期采用简单的圆柱形触头，结构虽简单，但开断能力不能满足断路器的要求，仅能开断10kA以下电流。目前，常采用的有螺旋糟型结构触头、带斜槽杯状结构触头和纵磁场杯状结构触头三种，其中以采用纵磁场杯状结构触头为主。

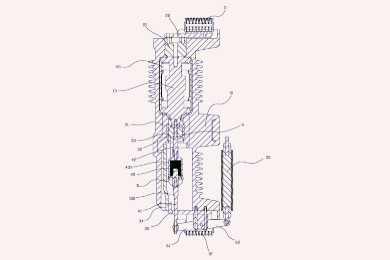

图示 固封极柱的结构组成
以上就是小编整理的关于固封极柱的结构组成及工作原理的相关资料，小编提醒您如有其他疑问或需采购该类产品，可与我司的技术人员取得联系哦！
