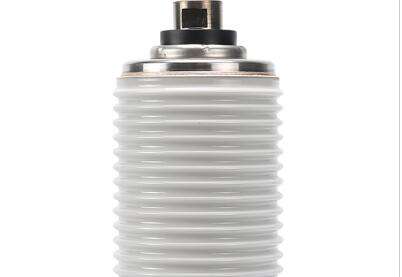

在高压电力开关中，真空开关管是不可缺少的一个元件，它可以保护电力系统的安全性，避免和减少事故和意外的发生，那么你知道它是由哪些部分组成的呢?下面一起来看看吧。
真空开关管的结构是比较简单的，主要有导电回路、气密绝缘外壳、屏蔽系统以及波纹管等部分组成。下面一一来简单介绍一下。
1、气密绝缘系统
通常会使用陶瓷或者玻璃来制作成气密绝缘的外壳、动端盖板以及定端盖板部件，使用不锈钢波纹管来组合一个完整的气密绝缘系统。为了可以让不锈钢和陶瓷以及玻璃之间形成一个很好的气密性，在封接时应该要严格遵守操作的工艺流程，并且所使用的材料本身要求透气性小。
2、导电系统
导电系统还是比较复杂的，它由好几个部件组成，包括定触头、动触头/定导电杆、定跑弧面等等。为了确保两个接触头之间的接触电阻尽量变小，滨区给保持电流的稳定性和机械性，在动导电一侧需要设置导向套。
3、屏蔽系统
真空开关管的屏蔽系统由屏蔽筒，屏蔽罩以及一些相关的小零件组合而成。屏蔽系统的主要作用是防止接触头在燃弧的时候产生液滴喷溅和金属蒸汽，污染外壳的内壁，同时可以吸收一小部分电弧能量。
4、触头
触头对材料的应用和结构都有比较高的要求，因为这个部位主要的主要作用是产生电弧和熄灭电弧。
最后，我们来介绍一下波纹管，它的主要作用就是保证动电极能够在某一范围之内可以运动，并使其保持高真空。
