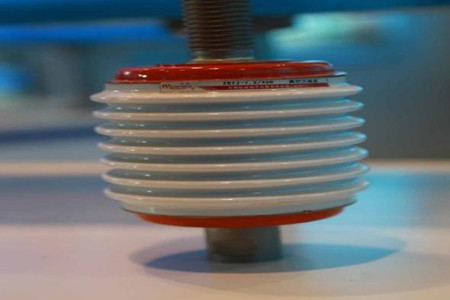

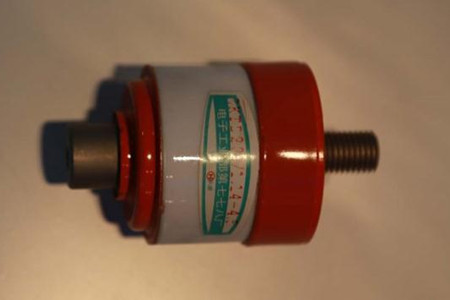

真空灭弧室内部结构是怎么样的？

　　真空灭弧室内部结构比较复杂，它由好几个部分组成，它的内部结构是怎么样的呢?今天我们重点讲讲它的内部结构。

　　一：气密绝缘系统

　　一般是由玻璃或者陶瓷材料生产，它由气密绝缘外壳、动端盖板、定端盖板以及不锈钢波纹管几个部件组合而成。为了可以确保玻璃或者陶瓷与金属之间拥有良好的气密性，对材质的要求比较高，要求其材质本身的透气量小，这样内部放气量才能尽量的小。

　　其中不锈钢波纹管不仅可以保持内部的的真空状态，从而于外部的大气状态进行隔离，而且能够确保动触头和导电杆在规定的范围内活动，从而完成闭合和分断操作。

　　二：导电系统

　　导电系统主要是由动触头、动跑弧面、定导电杆、定跑弧面、定触头以及动导电杆构成，其中定导电杆、定跑弧面以及定触头合起来又被称之为定电极。而动触头、动跑弧面以及动导电杆合起来就被称作动电极。

　　通过运动导电杆，可以让两哥触头闭合，从而让电路接通。两触头之间的接触电阻应该要保持稳定，并且电阻值不能过大。

　　动导电杆的一端设置有导向套，通过利用压缩弹簧，可以让两触头保持额定压力，在分断电流时，两触头会分离，并且有电弧产生，当电流自然过零时，电弧就会熄灭，从而完成电路开断。

　　三：屏蔽系统

　　屏蔽系统一般由屏蔽筒，屏蔽罩以及其它零件组成。它的主要作用就是防止触头在燃弧过时产生大量的金属蒸汽，避免绝缘度下降。同时，它也能够吸收小部分的电弧能量，从而有助于提高触头的介质，恢复强度。

　　四：触头

　　触头是真空灭弧室中主要的部分，它涉及到电弧的产生和熄灭。一般厂家会使用铜铬合金作为触头的材质。在触头对接面焊接上厚度为3mm的铜铬合金片，其余部位为触头座，所使用的材料为无氧铜。触头的抗电腐蚀能力应该要强，但是金属蒸发量应该要少。

　　五：触头结构

　　触头结构直接关系到开断能力，目前比较常见的触头结构为螺旋糟型、带斜槽杯型以及纵磁场杯型。

　　六：波纹管

　　波纹管的主要作用就是确保动电极能够在一定范围内进行运动，从而确保灭弧室保持高真空。波纹管一般是由不锈钢管生产而成。由于在不断的分合过程中，会受到伸缩作用的影响，波纹管的使用寿命往往和反复伸缩量和使用压力来决定。目前波纹管的生产工艺有液压成型和焊接两种。

　　波纹管的一端需要固定在灭弧室的一个端面上，另外一端需要连接在动触头导杆上。为了确保保温管不受到热处理的影响失去弹性，应该看完上文介绍后，相信大家应该知道真空灭弧室内部由气密绝缘系统、导电系统、屏蔽系统、触头、触头结构以及波纹管组成。
