型号：EEP1-12/1250-31.5
类型：固封极柱
品牌：大禹汉光(Dayu Hanguang)
产地：湖北孝感
厂家：澳门最快最精准的资料
价格：面议/电询

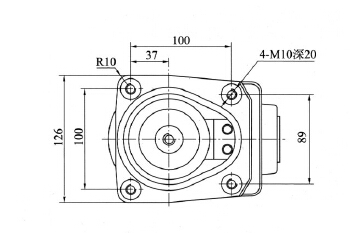

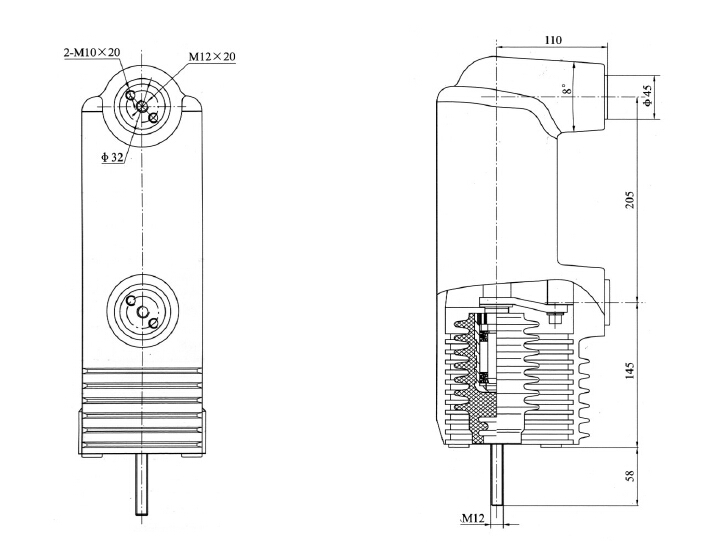

结构图纸
技术参数
| 主要技术参数 | 单位 | 规格 | ||
| 1250 | 1250 | 630 | ||
| 额定电压 | kV | 12 | ||
| 额定电流 | A | 1250 | 1250 | 630 |
| 额定频率 | HZ | 50/60 | ||
| 短时(1min)工频耐受电压 | kV | 48 | ||
| 雷电冲击耐受电压 | kV | 95 | ||
| 额定短路开断电流 | kA | 31.5 | 25 | 25 |
| 额定峰值耐受电流 | kA | 80 | 63 | |
| 额定短路关合电流 | kA | 80 | 63 | |
| 额定短时耐受电流 | kA | 31.5 | 25 | 25 |
| 额定短路持续时间 | S | 4 | ||
| 额定单个电容器组开断电流 | A | 400 | ||
| 额定背对背电容器组开断电流 | A | 400 | ||
| 额定操作顺序 | 分-0.3s-合分180S-合分 | |||
| 额定短路开断电流开断次数 | 次 | 30 | ||
| 机械寿命 | 次 | 20000 | ||
| 触头自闭力 | N | 200±50 | ||
| 额定开距下的触头反力 | N | 300±50 | ||
| 额定触头压力下限时的回路电阻 | mΩ | ≤20 | ||
| 触头允许磨损厚度 | mm | 3 | ||
| 真空灭弧室内部气体压力 | Pa | ≤1x10⁻³ | ||
| 局部放电值 | Pc | ≤5 | ||
配套真空开关设备的机械特性及参数
| 主要技术参数 | 单位 | 规格 | ||
| 1250 | 1250 | 630 | ||
| 触头开距 | mm | 9±1 | ||
| 平均分闸速度 | m/s | 1.2±0.2 | ||
| 平均合闸速度 | m/s | 1.0±0.2 | 0.6±0.2 | |
| 额定触头压力 | N | 2300±200 | 2000±200 | |
| 触头合闸弹跳时间 | ms | ≤3 | ||
| 触头合闸和分闸不同期 | ms | ≤2 | ||
| 分闸触头反弹幅值 | mm | ≤3 | ||
