型号：EEP3-12/1600-40
类型：固封极柱
品牌：大禹汉光(Dayu Hanguang)
产地：湖北孝感
厂家：澳门最快最精准的资料
价格：面议/电询

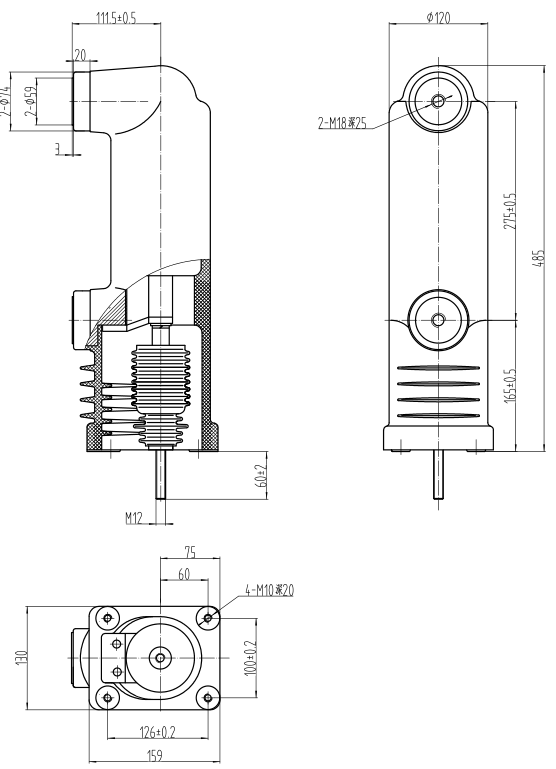

结构图纸
技术参数
| 主要技术参数 | 单位 | 规格 | |||
| 1600 | 1250 | 1600 | 1250 | ||
| 额定电压 | kV | 12 | |||
| 额定电流 | A | 1600 | 1250 | 1600 | 1250 |
| 额定频率 | HZ | 50/60 | |||
| 短时(1min)工频耐受电压 | kV | 48 | |||
| 雷电冲击耐受电压 | kV | 95 | |||
| 额定短路开断电流 | kA | 40 | 31.5 | ||
| 额定峰值耐受电流 | kA | 100 | 80 | ||
| 额定短路关合电流 | kA | 100 | 80 | ||
| 额定短时耐受电流 | kA | 40 | 31.5 | ||
| 额定短路持续时间 | S | 4 | |||
| 额定单个电容器组开断电流 | A | 400 | |||
| 额定背对背电容器组开断电流 | A | 400 | |||
| 额定操作顺序 | 分-0.3s-合分180S-合分 | ||||
| 额定短路开断电流开断次数 | 次 | 30 | |||
| 机械寿命 | 次 | 20000 | |||
| 触头自闭力 | N | 120±50 | |||
| 额定开距下的触头反力 | N | 200±50 | |||
| 额定触头压力下限时的回路电阻 | mΩ | ≤20 | |||
| 触头允许磨损厚度 | mm | 3 | |||
| 真空灭弧室内部气体压力 | Pa | ≤1x10⁻³ | |||
| 局部放电值 | Pc | ≤5 | |||
产品配套真空开关设备的机械特性及参数
| 主要技术参数 | 单位 | 规格 | |||
| 1600 | 1250 | 1600 | 1250 | ||
| 触头开距 | mm | 10±1 | |||
| 平均分闸速度 | m/s | 1.05±0.15 | 1.20±0.2 | ||
| 平均合闸速度 | m/s | 0.7±0.1 | 1.0±0.2 | ||
| 额定触头压力 | N | 4250±250 | 2300±200 | ||
| 触头合闸弹跳时间 | ms | ≤2 | |||
| 触头合闸和分闸不同期 | ms | ≤2 | |||
| 分闸触头反弹幅值 | mm | ≤3 | |||
真空接触器一直在发电、采矿、化工、冶金等多种领域中有重要的用途，但是由于工作在比较恶劣的环境中，难免会对设备造成一定的影响，而固封极柱正能解决这个问题。 空气中弥漫着较多的粉尘真空接...
固封极柱是通过环氧树脂绝缘材料把真空灭弧室和主回路导电元件，绝缘支撑可靠的结合封接成一个整体，使产品耐环境污染能力更强。 其具有装配简单、绝缘强度高、可靠性高、免维护等多种优势，实现...
网友提问：请问固封极柱的导电途径是怎么样的? 大禹答复：您好。固封极柱包括上出现座，灭弧室静端，静触头，动触头，滚动/软连接，下出线座，而导电途径也正是按照这个顺序的。而传统的组装式...
网友提问：固封极柱的外观检查和工频耐压检查分别代表什么意思？ 大禹答复：您好。这两个都是此产品在使用之前必要要做好的检查工作。其中外观检查是指产品的各部位不应有机械损伤、变形。与机构...
近几年，随着固封技术的迅速发展，固封极柱成为国内炙手可热的市场热点产品，同时永磁机构目前也逐步被市场所认可，研究永磁机构用固封极柱对发展自有固封极柱技术很有借鉴意义。下面介绍固封极柱的特点...
1.固封极柱的来由。在发达国家人工太贵，采用固封极柱式简少了装配工时，成本低。如同玻璃灭弧室与陶瓷灭弧室一样，前者电性能好、安全性高，但要人工操作成本高(在国内也同样)，陶瓷灭弧室完全流水...
